Номенклатура
стандартных компенсаторов |
Целью этого подраздела сайта
является ознакомление посетителя с
перечнем компенсаторов, приводимым фирмами-изготовителями.
Основными параметрами,
приводимыми в справочных данных на
компенсаторы являются:
- Функциональный тип
компенсатора:
осевой
боковой
угловой
универсальный;
- тип присоединительных
фитингов:
фланцевые поворотные гладкие
фланцевые поворотные отбортованные
с жестко закреплённым фланцем
с патрубками под приварку;
- диапазон рабочего давления;
- проходной диаметр;
- рабочие хода:
осевой
угловой
поперечный
все (для универсальных)
- коэффициенты жесткости (как
для пружин):
осевой
угловой
поперечной
- резонансные частоты (для
компенсаторов, которые могут быть
использованы в качестве виброгасителей):
осевая частота
радиальная частота;
- установочная длина
компенсатора в нейтральном состоянии и
другие конструктивные размеры, необходимые
(или как справочные) при монтаже.
Компенсаторы
для внутридомовых магистралей и
трубопроводов:
|

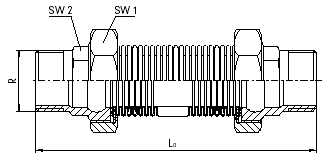

Осевой компенсатор (тип
AMB) с резьбовым
соединением гайка-гайка с ответными
штуцерами с внутреннй резьбой. Диаметры
15-50мм давление 10бар температура
до 120ºС |
|
Осевой компенсатор (тип AGB) с резьбовым
соединением гайка-гайка с ответными
штуцерами с внешней резьбой. Диаметры
15-50мм давление 10бар температура
до 120ºС |
|
Осевой компенсатор (AMV)
с резьбовыми
соединениями штуцер-коническое с
ответной частью с внутренней резьбой.
Диаметры 15-50мм давление 16бар
температура до 550ºС |
|
Осевой компенсатор (AMV) с резьбовыми
соединениями штуцер-коническое с
ответной частью с внутренней резьбой,
с внутренним стаканом и внешним
защитным кожухом. Диаметры 15-50мм
давление 16бар температура до 550ºС |
|
Осевой компенсатор (AWN) с резьбовыми
соединениями гайка-гайка с ответными
переходниками с внутренней и внешней
конической резьбой. Диаметры 12-25мм
давление 10бар температура до 250ºС
|
|
Осевой компенсатор (AWF) с внешним
пластиковым свободным стаканом, с резьбовыми
соединениями гайка-гайка с ответными
переходниками с внутренней и внешней
конической
резьбой. Диаметры 12-25мм
давление 10бар температура до 200ºС
|
|

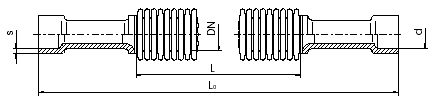

Осевой компенсатор (ARN) с патрубками
под приварку. Диаметры 15-250мм
давление 10-16бар температура до 300ºС
|
|
Осевой компенсатор (ARN) с внутренним
стаканом с патрубками под приварку.
Диаметры 15-100мм
давление 16бар температура до 400ºС
|
|
Осевой компенсатор (ARF) с внутренним
стаканом и с защитным кожухом. С
патрубками под приварку. Диаметры
15-250мм
давление 10-16бар температура до 400ºС
|
|
Осевой компенсатор (AMC) с фасонными
патрубками под припайку и приварку.
Диаметры 12-50мм
давление 16бар температура до
200ºС
|
|
Осевой компенсатор (ALN) с внутренним
стаканом и с отбортованными поворотными
фланцами. Диаметры 32-100мм
давление 6-16бар температура до 300ºС
|
Сильфонные части компенсаторов
выполнены из аустенитной нержавеющей
стали 1.4541 (AISI 321) для температур до 400-500ºС,
либо из - 1.4571 (AISI 316 Ti) для больших
температур.
|
|
Компенсаторы
общего назначения
|
Тип ABG и AFG
Осевой компенсатор для низких
давлений с подвижными или
жесткозакреплёнными фланцами. С
внутренним стаканом и без. Диаметры 50-3000мм.
Давление до 1 бар |
|
Тип UBG и UFG
Универсальный компенсатор для низких
давлений с подвижными или
жесткозакреплёнными фланцами. Диаметры
50-500мм. Давление до 1 бар
|
|
Тип ARG
Осевой компенсатор для низких
давлений с патрубками под приварку. С
внутренним стаканом и без. Диаметры 50-3000мм.
Давление до 1 бар |
|
Тип URG
Универсальный компенсатор для низких
давлений с патрубками под приварку.
Диаметры 50-500мм. Давление до 1 бар |
|
Тип ABN
Осевой компенсатор с отбортовкой и с
подвижными фланцами , с внутренним
стаканом и без. Диаметры 50-1200 для
давлений 2,5 и 6 бар;
Диаметры 50-700 для давлений 10 бар;
Диаметры 50-500 для давлений 16 бар;
Диаметры 50-400 для давлений 25 бар; |
|
Тип AFN
Осевой компенсатор c гладкими жестко
закреплёнными фланцами. нутренним
стаканом и без Диаметры 50-2000мм для
давлений 2,5 бар
Диаметры 50-1200 для давлений 6 бар
Диаметры 50-700мм для давлений 10 бар
Диаметры 50-500 для давлений 16 бар
Диаметры 50-400 мм для давлений 25 бар |
|
Тип UBN и UFN
Универсальный компенсатор c
отборовкой и подвижными фланцами или гладкими жесткозакрепёнными фланцами.
Диаметры 50-500 мм для давлений 6 бар |
|
Тип ARN
Осевой компенсатор с патрубками под
приварку. Диаметры 50-2000 мм для давлений
2.5 бар;
Диаметры 50-1200 мм для давлений 6 бар;
Диаметры 50-700 мм для давлений 10бар; Диаметры
50-500 мм для давлений 16бар; Диаметры 50-400 мм для давлений
25бар; Диаметры 50-300 мм для давлений 40бар; |
|
Тип URN
Универсальный компенсатор с
патрубками под приварку.
Диаметры 50-500 мм для давлений 6бар
|
|
Тип WBN и WBK
Угловой компенсатор с отбортованными
подвижными фланцами. Одноплоскостное
или универсальное карданное анкерное
подкрепление.
Диаметры 50-800 мм для давлений 6бар;
Диаметры 50-600 мм для давлений 10бар;
Диаметры 50-350 мм для давлений 16бар;
Диаметры 50-350 мм для давлений 25бар;
|
|
Тип WFN и WFK
Угловой компенсатор с гладкими
жесткозакреплёнными фланцами.
Одноплоскостное или универсальное
карданное анкерное подкрепление.
Диаметры 50-800 мм для давлений 6бар;
Диаметры 50-600 мм для давлений 10бар;
Диаметры 50-350 мм для давлений 16бар;
Диаметры 50-350 мм для давлений 25 бар; |
|
Тип WRN и WRK
Угловой компенсатор с патрубками под
приварку. Одноплоскостное или
универсальное карданное анкерное
подкрепление.
Диаметры 400-2000мм для давлений 2,5бар
Диаметры 50-2000 мм для давлений 6 бар;
Диаметры 50-1400 мм для давлений 10бар;
Диаметры 50-1000 мм для давлений 16бар;
Диаметры 50-700 мм для давлений 25бар;
Диаметры 50-500 мм для давлений 40бар;
Диаметры 50-400 мм для давлений 6 бар; |
|
Тип LBR
Поперечный компенсатор в произвольном
направлении с отбортованными фланцами и
с подвижным анкерным подкреплением.
Диаметры 50-500 мм для давлений 6 бар;
Диаметры 50-500 мм для давлений 10бар;
Диаметры 50-450 мм для давлений 16бар;
Диаметры 50-350 мм для давлений 25бар; |
|
Тип LFR
Поперечный компенсатор в произвольном
направлении с гладкими жестко
закреплёнными фланцами и с анкерным
подкреплением.
Диаметры 50-500 мм для давлений 6 бар;
Диаметры 50-500 мм для давлений 10бар;
Диаметры 50-450 мм для давлений 16бар;
Диаметры 50-350 мм для давлений 25 бар; |
|
Тип LRR
Поперечный компенсатор в произвольном
направлении с патрубками под приварку и
с анкерным подкреплением.
Диаметры 50-500 мм для давлений 6 бар;
Диаметры 50-500 мм для давлений 10бар;
Диаметры 50-450 мм для давлений 16бар;
Диаметры 50-350 мм для давлений 25бар;
Диаметры 50-250 мм для давлений 40бар;
Диаметры 50-200 мм для давлений 63бар; |
|
Тип LRN и LRK
Поперечный компенсатор односторонний
и в произвольном направлении с
патрубками под приварку.
Диаметры 600-2000мм для давлений 6 бар;
Диаметры 600-1400мм для давлений 10бар;
Диаметры 500-1000мм для давлений 16бар;
Диаметры 400-700 мм для давлений 25бар;
Диаметры 300-500 мм для давлений 40бар;
Диаметры 250-400 мм для давлений 63бар;
|
|
Тип ABS
Осевой компенсатор с отбортованными
подвижными фланцами для гашения
вибраций с амплитудами осевых колебаний
до 1,5мм; -поперечных колебаний до 0,7мм. Со
звукопоглощающей сеткой.
Диаметры 40-300 мм для давлений 6, 10, 16 бар;
С увеличением диаметра допустимая
амплитуда поперечных колебаний
уменьшается
|
|
Тип LBS
Поперечный компенсатор с
отбортованными подвижными фланцами и с
анкерным подкреплением для гашения
поперечных колебаний с амплитудами от 1,5мм
до 0,3мм в сторону увеличения диаметра.
Диаметры 40-300 мм для давлений 6, 10, 16 бар; |
|
Тип ABT
Осевой компенсатор с внутренним
пластиковым покрытием, устойчивым к
агрессивным средам. С отбортованными
подвижными фланцами.
Диаметры 32-600 мм для давлений 10, 25 бар; |
Для приведённого ряда стандартных
компенсаторов сильфонная часть
изготавливается из нержавеющей стали
(1.4541.(DIN 17007)). Фланцы, патрубки под
приварку , анкерные подкрепления
изготавливаются из универсальной
конструкционной стали (RSt37.2( DIN 17006)).
Температурный диапазон работы
компенсаторов до 550ºС . При
необходимости нержавеющая сталь 1,4541
может быть заменена на более
жаропрочную 1,4571 с добавкой молибдена. |
Компенсаторы
для теплосетей
Приводим данные,
предоставленные
нашей компании "СМ-ТРЕЙД" фирмой -
изготовителем Belman (Дания)по компенсаторам
для тепловых сетей , как есть. Без наших
комментариев:
Технические детали представлены
фирмой изготовителем Belman (Дания) в
собственном переводе:
Компенсаторы для теплосетей
от
Belman Production A/S
Характеристики
Компенсаторы оснащены высоко гибким
сильфоном,
позволяющим компенсировать
большие осевые смещения. Защитный кожух,
направляющие
стержни и кольца придают
компенсатору более высокую прочность.
Защитный
кожух компенсирует также нагрузки,
оказываемые
весом трубопровода на
компенсатор, в случаях, если трубопровод
немного провисает. Подобное необходимо,
однако,
избегать. Внутренний патрубок
защищает сильфон от повреждений, а также от
оседания грязи между гофрами сильфона, что
может помешать его оптимальной работе.
Механизм, предотвращающий перекручивание,
а
также ограничители движения защищают
сильфон от непредусмотренных нагрузок, что
значительно продлевает срок эксплуатации
компенсатора.
Предварительное
напряжение
Компенсаторы для теплосетей поставляются,как правило, в
предварительно напряженном состоянии. Как
только трубопроводная система вводится в
эксплуатацию, компенсатор автоматически
начинает функционировать в
предусмотренном ритме. Подобный механизм
установлен таким образом, что после его
разрыва он не мешает работе компенсатора.
Причина, по
которой компенсаторы подвергаются
напряжению (растяжению),состоит в том,
что это позволяет значительно увеличить
как срок эксплуатации, так и его рабочий ход.
Подобный механизм позволяет также наиболее
оптимальным образом скорректировать
движение компенсатора во время эксплуатации.
ППУ
изоляция
Компенсаторы для теплосетей могут быть
изолированы полиуретановой пеной. Пена
наносится непосредственно на защитный
кожух компенсатора, после чего он
оборачивается пластиком. Механизм
перекручивания, а также ограничители хода
делают подобные компенсаторы оптимальными
для преизоляции. Компенсаторы в ППУ изоляции
поставляются по запросу
Система
ОДК
Компенсаторы в ППУ изоляции снабжены
системой ОДК (дистанционный контроль
протечек). Подобная система дает
возможность своевременного обнаружения
протечек и соответственно принятия необходимых мер по их устранению
Конструкция
Патрубки: мин. 150
мм.
Среда:
преимущественно вода и пар.
Расчетное
давление: 10-25 бар.
Расчетная
температура: стандарт 180ºC, более высокая
температура по запросу.
Материал:
Патрубки обычно исполняются из
углеродистой стали, многослойный сильфон –
нерж.
сталь, тип зависит от среды и др.факторов.
Компенсаторы проектируются исходя из необходимых рабочих
условий.
Преимущества
•
Устройство
предотвращающее перекручивание.
•
Компенсация сильных
осевых смещений.
•
Подходит для
автоматической сварки.
•
Поставляется в
предварительно напряженном состоянии, для
компенсации осевого смещения на сжатие.
•
Подходит для
применения на преизолированных ППУ
трубопроводах.
Применение
Подобные
компенсаторы разработаны специально для
применения на теплопроводных системах и
электростанциях. Компенсаторы подходят как для
бесканальной, так и канальной прокладки (Комментарий: очевидно имеются
ввиду траншеи с коробами и с прямой
засыпкой землёй)
Более детальные данные приведены в таблице:
Тип
компенсатора
|
Раб.
ход
мм
|
Диаметр
мм |
Диам.
внеш.
мм |
Длина
мм
|
LMSSU-16-1200-440-6 |
-440 |
1220*14 |
1295 |
1295 |
LMSSU-16-1200-220-6 |
-220 |
1220*14 |
1295 |
980 |
LMSSU-16-1000-440-6 |
-440 |
1020*10 |
1125 |
1380 |
LMSSU-16-1000-220-6 |
-220 |
1020*10 |
1125 |
980 |
LMSSU-16-0800-360-6 |
-360 |
820*8 |
925 |
1280 |
LMSSU-16-0800-180-6 |
-180 |
820*8 |
925 |
900 |
LMSSU-16-0700-360-6 |
-360 |
720*8 |
825 |
1280 |
LMSSU-16-0700-180-6 |
-180 |
720*8 |
825 |
900 |
LMSSU-16-0600-150-6 |
-150 |
630*8 |
680 |
800 |
LMSSU-16-0500-150-6 |
-150 |
530*8 |
580 |
800 |
LMSSU-16-0450-150-6 |
-150 |
457*6,3 |
508 |
800 |
LMSSU-16-0400-150-6 |
-150 |
426*7,1 |
504 |
800 |
LMSSU-16-0350-150-6 |
-150 |
356*7,1 |
425 |
740 |
LMSSU-16-0300-150-6 |
-150 |
325*7,1 |
390 |
740 |
LMSSU-16-0250-150-6 |
-150 |
273*6,3 |
324 |
740 |
LMSSU-16-0200-150-6 |
-150 |
219*6,3 |
273 |
740 |
LMSSU-16-0150-125-6 |
-125 |
159*4,5 |
219 |
700 |
LMSSU-16-0125-125-6 |
-125 |
133*4 |
194 |
700 |
LMSSU-16-0100-125-6 |
-125 |
114*3,6 |
159 |
750 |
LMSSU-16-0100-125-6 |
-125 |
108*3,6 |
159 |
750 |
LMSSU-16-0080-100-6 |
-100 |
89*3,2 |
114 |
710 |
LMSSU-16-0065-100-6 |
-100 |
76*2,9 |
102 |
710 |
LMSSU-16-0050-100-6 |
-100 |
60*2,9 |
89 |
710 |
LMSSU-16-0040-100-6 |
-100 |
48*2,6 |
76 |
710 |
Обратите внимание на то, что
рабочий ход рассчитан в основном на сжатие,
т.е. на компенсацию температурных удлинений
труб. Предполагается, что труба лежит в
земле на достаточной глубине,
предотвращающей её сильное охлаждение.
Однако компенсаторы имеют запас хода на
растяжение в пределах 10% от хода на сжатие.
Гигиенические
компенсаторы
|
SaniComp(Дания)
Первый
компенсатор, специально разработанный для санитарной и асептической промышленности.
Предотвращает
проблемы, связанные с различного вида смещениями
и напряжениями, возникающими в
трубопроводных системах пищевых и
фармакологических установок вследствие
температурных изменений.
|
Конструкция
Компенсатор
произведен из нержавеющей стали, и
является очень гибким, что дает
возможность для его очистки в комплексе автоматизированной
системы очистки (CIP)
и обеззараживания
и стерилизации (SIP).
Запатентованная
конструкция дает компенсатору возможность
компенсировать как осевые, сдвиговые, так
и угловые движения.
Применение
Применяется
как в трубопроводных, так и в CIP/SIP системах, предназначенных для:
Пивоваренной
промышленности
Пищевой промышленности
Производства молочных
продуктов
Фармацевтической
промышленности
Производства косметик
Преимущества
Очень
удобен в чистке Качество нержавеющей стали
-исходя из требований
клиента. Не содержит эластических прокладок или иных элементов.
Нейтрализует достаточно интенсивные
движения. Такая же
простая очистка как 1 м гладкой трубы (в соотв. с правилами EHEDG)
Тип
соединения -исходя из требований заказчика.
Может устанавливаться как горизонтально,
так и вертикально
Температура - 80 °С (как
стандарт),
также возможна специальная
проектировка с температурой до 200°С.
Давление - выше 10 бар.
Высокая устойчивость по отношению к химикатам.
Возможность
идентификации протечки
при помощи индикатор
Диаметр
(дюймы) |
Длина
(мм) |
Смещение (мм) |
Эксплуатация |
Осевое |
Сдвиговое |
Кол-во циклов |
2 " |
450 |
10 |
20 |
10 000 |
2,5 " |
450 |
10 |
20 |
10 000 |
3 " |
450 |
10 |
20 |
10 000 |
3,5 " |
450 |
10 |
20 |
10 000 |
4 " |
450 |
10 |
20 |
10 000 |
5 " |
450 |
10 |
20 |
10 000 |
6 " |
450 |
10 |
20 |
10 000 |
2 " |
300 |
2 |
4 |
10 000 |
2,5 " |
300 |
2 |
4 |
10 000 |
3 " |
300 |
2 |
4 |
10 000 |
4 " |
300 |
2 |
4 |
10 000 |
|
