Вытяжные
металлорукава |
|
|
- Уплотненные
рукава со спиральной навивкой
ленты или такие же рукава с
металлическим уплотнением
используются главным образом в
качестве вытяжных рукавов для
отвода выхлопных газов разного
рода, дыма, пыли и стружки, как
гибкие соединения для
вентиляторов и т.п.

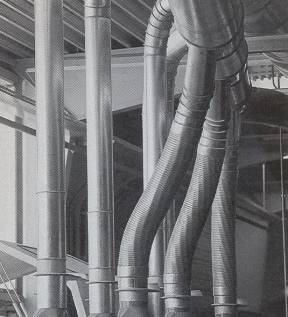

- Вытяжные
рукава часто применяются для
гашения вибрации в выхлопных
системах транспортных средств.
Применяются также как
вентиляционные воздуховоды,
конвейерные рукава (с витком
гладкой полосы в качестве защиты
от абразивного износа в
конвейерных рукавах для передачи
гранулированных материалов), а
также как внутренний слой в
гофрированных рукавах для
оптимизации скорости
потока
|
|
|
Характеристики:
высокая гибкость,
хорошая прочность на растяжение,
легкая и простая установка, широкий
диапазон номинальных диаметров,
эксплуатация возможна при рабочей
температуре до +600°С
Материал:
холоднокатаная
полоса стали 1.0226
, по DIN 1624,
оцинкованная горячим способом.
нержавеющая
сталь (1.4301)
Материал рукава
Оцинкованная
сталь
Нержавеющая
сталь
Уплотнение
Рабочая
температура:
резиновое
60°С
60°С
хлопчатобумажное
120°С 120°С
керамическое
400°С
600°С
термоуплотнение
Присоединительные
фитинги: стандартные
фитинги, другие варианты исполнения –
по заказу
Поставка/поставляемая
длина: рукава
фиксированной или технологической
длины; диаметром до DN 300 поставляются
скатанными в бухты;
технологическая
длина: до DN
180 – прибл. 25 м
от DN 200 – прибл. 20 м
от DN 350 – прибл. 8 м
Вес:
взвешиваются в
расправленном состоянии
|
|
|
технологическая
длина до DN 55 прибл. 20 м
от DN 60
прибл. 9 м
Вес:
взвешиваются в
расправленном состоянии
|
|
|
Хлопчатобумажное
120°С
--
Керамическое
400°С
600°С
уплотнение
Присоединительные
фитинги: стандартные
фитинги, другие варианты
исполнения – по заказу
Длина
рукавов при поставке: рукава
фиксированной или
технологической
длины; измеряются в расправленном
состоянии;
технологическая
длина
до DN 115 прибл. 25 м
от DN 120 прибл. 20 м
от DN 200 прибл. 8
м
|
Типовые
присоединительные элементы,
используемые при эксплуатации
вытяжных металлорукавов.
Фланцевые
соединения : Поворотный
фланец на отбортованном патрубке.
Круглый. Выполнен по стандартам DIN / ISO ;
Трубное
соединение: Трубное окончание из
листовой стали.
Варианты патрубков:
цилиндрический гладкий;
цилиндрический с пазом;
цилиндрический со штифтом;
цилиндрический с Г - образным пазом.
Другие
типы: Специальные исполнения
соединительных муфт:
система Storz ;
с фиксатором;
с фланцевым элементом;
с переходной трубкой или патрубком.
|
|
|
Тип
EА10S
EA20S EA80S
Фланцевое
соединение, поворотный
фланец
угловое
кольцо из обычной стали или
нержавеющей стали
поворотный
фланец из обычной стали или из
нержавеющей стали
уплотнение
сжатием и клепкой, соединение сварное
или паяное
фитинг для рукавов DX, DS, FA, SI
|
|
|
Тип
VА10S
VA20S
Трубное
соединение
цилиндрическое
из обычной стали или нержавеющей стали
уплотнение
сжатием и клепкой, соединение сварное или паяное
фитинг
для рукавов DX,DS,FA,SI
|
|
|
Тип VВ10S
VВ20S
Трубное соединение с
двумя пазами,
цилиндрическое из стали
или нержавеющей стали
уплотнение
сжатием и клепкой, соединение сварное
или паяное
фитинг
для рукавов DX,DS,FA,SI
|
|
|
Тип
VЕ10S
VЕ20S
Трубное соединение
со штифтом,
цилиндрическое из стали или
нержавеющей стали
уплотнение
сжатием и клепкой, соединение сварное
или паяное
фитинг
для рукавов DX,DS,FA,SI
|
|
|
Тип
VF10S VF20S
Трубное соединение
с Г-образным пазом,
цилиндрическое из
стали или нержавеющей стали
уплотнение
сжатием и клепкой, соединение сварное
или паяное
фитинг
для рукавов DX,DS,FA,SI
|
|
|
Тип
WE10S WE20S
WK10S WK20S
из
обычной или нержавеющей стали
уплотнение сжатием и клепкой, соединение
сваркой или пайкой начиная с DN 200:с
двумя деревянными рукоятками
фланцевый
элемент с направляющей под трубное
соединение
из
обычной или нержавеющей стали
уплотнение сжатием и клепкой,соединения
сваркой или пайкой
фитинг
для рукавов DX,DS,FA,SI
|
|
|
Тип WD90S
рукавов систем передачи
сред
Быстроразъемное
соединение (система Storz) трубное
окончание из нержавеющей стали
выступ
из алюминия
уплотнение
из нитриловой резины ,
паяное
соединение.
фитинг для
рукава D
|
|
|
Тип WN70S
Присоединительный
фитинг
для вытяжных рукавов
муфта
с фиксирующей защелкой,
конусообразная
с
соединительным элементом
круглой формы
муфта с
фиксирующей защелкой,
конусообразная
с
соединительным элементом
эллиптической
формы
муфта с
фиксирующей защелкой,
цилиндрическая,
с
соединительным элементом
фитинги
для рукава SI
|
|
|
|
